مقدمه:
آیا می‌خواهید پمپ آب خانگی یا صنعتی خود را به‌صورت هوشمند و خودکار کنترل کنید؟ اتصال پمپ به تایمر هوشمند با کمک کنتاکتور، راهکاری مدرن برای کاهش مصرف انرژی، افزایش ایمنی و مدیریت آسان تجهیزات است. تایمر هوشمند ما، با قابلیت کنترل از راه دور و برنامه‌ریزی دقیق، این فرآیند را ساده‌تر کرده است. در این مقاله، نحوه اتصال پمپ به تایمر هوشمند، سیم‌بندی و نصب کنتاکتور را به‌صورت گام‌به‌گام آموزش می‌دهیم و به اهمیت جریان راه‌اندازی پمپ و جریان لحظه‌ای روشنایی می‌پردازیم. برای خرید تایمر هوشمند، به صفحه محصول ما مراجعه کنید!
جدول محتوا
- مقدمه:
- کنتاکتور چیست و چه نقشی در اتصال پمپ دارد؟
- چرا اتصال پمپ به تایمر هوشمند و کنتاکتور ضروری است؟
- آموزش گام‌به‌گام اتصال پمپ به تایمر هوشمند و نصب کنتاکتور
- کاربرد در سیستم‌های روشنایی و مدیریت جریان لحظه‌ای
- نکات مهم و سوالات متداول
- نتیجه‌گیری
کنتاکتور چیست و چه نقشی در اتصال پمپ دارد؟
کنتاکتور یک کلید الکترومغناطیسی است که برای کنترل جریان الکتریکی در بارهای سنگین مانند پمپ‌ها و سیستم‌های روشنایی طراحی شده است. این دستگاه از یک کویل (برای فعال‌سازی) و کنتاکت‌های اصلی (برای انتقال جریان) تشکیل شده است. وقتی کویل برق‌دار می‌شود، کنتاکت‌ها بسته شده و جریان به پمپ یا لامپ‌ها منتقل می‌شود.
کنتاکتورها در دو نوع تک‌فاز و سه‌فاز موجود هستند. به دلیل قیمت مناسب‌تر، بسیاری از تکنسین‌ها از کنتاکتور سه‌فاز حتی برای پمپ‌های تک‌فاز استفاده می‌کنند، به‌ویژه در مواردی که جریان راه‌اندازی پمپ بالا باشد.
مزایای استفاده از کنتاکتور:
- مدیریت جریان بالا: تحمل جریان راه‌اندازی پمپ (تا ۸ برابر جریان نامی).
- کنترل هوشمند: ترکیب با تایمر هوشمند برای برنامه‌ریزی خودکار.
چرا اتصال پمپ به تایمر هوشمند و کنتاکتور ضروری است؟
ترکیب تایمر هوشمند و کنتاکتور، مزایای متعددی برای کنترل پمپ‌های تک‌فاز (مانند پمپ‌های خانگی) و سه‌فاز (مانند پمپ‌های کشاورزی) دارد:
- مدیریت جریان راه‌اندازی پمپ: پمپ‌ها در لحظه روشن شدن، جریانی ۵ تا ۸ برابر جریان نامی (Inrush Current) مصرف می‌کنند. برای مثال، یک پمپ تک‌فاز با جریان نامی ۵ آمپر ممکن است تا ۴۰ آمپر جریان لحظه‌ای بکشد. کنتاکتور این جریان را مدیریت کرده و از آسیب به پمپ یا مدار جلوگیری می‌کند.
- کنترل هوشمند و از راه دور: تایمر هوشمند ما امکان تنظیم برنامه‌های روزانه، هفتگی یا کنترل از راه دور از طریق اپلیکیشن را فراهم می‌کند. این ویژگی برای آبیاری، گلخانه‌ها و روشنایی ایده‌آل است.
- صرفه‌جویی در انرژی: پمپ فقط در زمان‌های موردنیاز روشن می‌شود.
- محافظت پیشرفته: تایمر هوشمند ما با اتصال به سنسورهایی مانند فلوتر، از خشک کار کردن پمپ جلوگیری می‌کند.
برای اطلاعات بیشتر درباره تایمر هوشمند، به صفحه محصول مراجعه کنید.
آموزش گام‌به‌گام اتصال پمپ به تایمر هوشمند و نصب کنتاکتور
در این بخش، نحوه اتصال پمپ به تایمر هوشمند و سیم‌بندی کنتاکتور برای پمپ تک‌فاز را توضیح می‌دهیم. این روش برای پمپ‌های سه‌فاز و سیستم‌های روشنایی نیز با تغییرات جزئی قابل استفاده است.
تجهیزات موردنیاز:
- کنتاکتور
- تایمر هوشمند (مدل ST4 و یا مدل SM4، با اپلیکیشن و کنترل وای‌فای)
- پمپ تک‌فاز (یا سه‌فاز)
- فیوز محافظ (متناسب با جریان نامی و راه‌اندازی پمپ)
- کابل، ترمینال و ابزارهای عایق
مراحل سیم‌بندی و نصب:

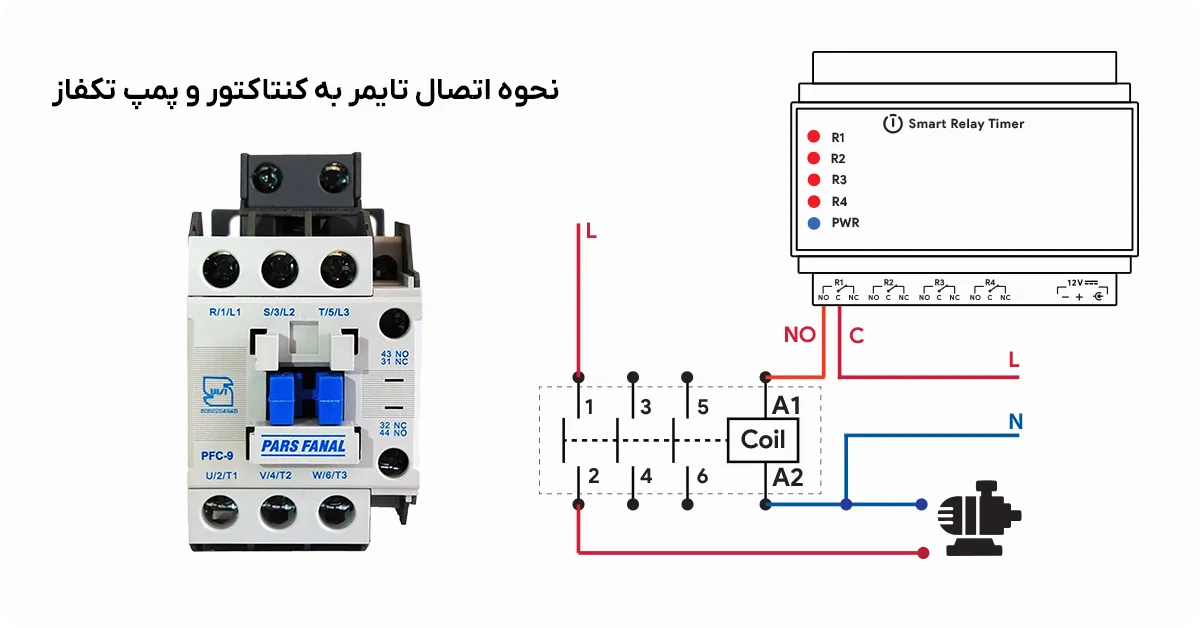

- اتصال تایمر هوشمند به کنتاکتور:
- خروجی رله تایمر (ترمینال‌های NO و COM) را به کویل کنتاکتور (ترمینال‌های A1 و A2) وصل کنید.
- رله ۷ آمپری تایمر هوشمند ما برای اکثر کنتاکتورها مناسب است.
- سیم‌بندی کنتاکتور به پمپ:
- فاز و نول منبع تغذیه را به کنتاکت‌های اصلی کنتاکتور (L1 و T1 برای تک‌فاز) متصل کنید.
- خروجی کنتاکتور را به ترمینال‌های ورودی پمپ وصل کنید.
- برای پمپ‌های تک‌فاز، فقط از یک فاز کنتاکتور استفاده کنید.
- تنظیم تایمر هوشمند:
- اپلیکیشن تایمر هوشمند را نصب کرده و دستگاه را به وای‌فای متصل کنید.
- برنامه‌های روزانه یا هفتگی را تنظیم کنید (مثلاً ۳۰ دقیقه روشن، ۱ ساعت خاموش).
- از قابلیت‌های پیشرفته مانند هشدار یا اتصال به سنسور رطوبت استفاده کنید.
دیاگرام ساده:
[منبع تغذیه] --> [فیوز] --> [تایمر هوشمند]
| |
| --> [کویل کنتاکتور]
|
--> [کنتاکت‌های کنتاکتور] --> [پمپ تک‌فاز]
نکات ایمنی:
- قبل از شروع، برق را قطع کنید.
- فیوز را با توجه به جریان راه‌اندازی پمپ انتخاب کنید (مثلاً فیوز ۱۰ آمپر برای پمپ ۵ آمپر).
- برای نصب حرفه‌ای، از تکنسین برق کمک بگیرید.
کاربرد در سیستم‌های روشنایی و مدیریت جریان لحظه‌ای
تایمر هوشمند ما نه‌تنها برای پمپ‌ها، بلکه برای کنترل روشنایی (مانند لامپ‌های گلخانه، معابر یا پارکینگ) نیز بسیار کاربردی است. لامپ‌های تخلیه گازی (مانند متال‌هالید یا سدیم) در لحظه روشن شدن جریان لحظه‌ای بالایی دارند. برای مثال، یک لامپ ۴۰۰ واتی ممکن است تا ۲۰ آمپر جریان لحظه‌ای بکشد. کنتاکتور این جریان را مدیریت کرده و از آسیب به مدار و لامپ‌ها جلوگیری می‌کند.
با تایمر هوشمند، می‌توانید روشنایی را در ساعات خاصی (مثلاً غروب تا طلوع) برنامه کنتاکتور سه‌فاز حتی برای پمپ‌های تک‌فاز استفاده می‌کنند، به‌ویژه در مواردی که جریان راه‌اندازی پمپ بالا باشد.
مزایای استفاده از کنتاکتور:
- مدیریت جریان بالا: تحمل جریان راه‌اندازی پمپ (تا ۸ برابر جریان نامی).
- کنترل هوشمند: ترکیب با تایمر هوشمند برای برنامه‌ریزی خودکار.
نکات مهم و سوالات متداول
نکات کلیدی:
- ظرفیت کنتاکتور باید جریان راه‌اندازی پمپ و جریان لحظه‌ای روشنایی را تحمل کند.
- تایمر هوشمند ما با اپلیکیشن، امکان برنامه‌ریزی انعطاف‌پذیر و کنترل از راه دور را فراهم می‌کند.
- برای محافظت از پمپ، از فلوتر یا سنسور مناسب استفاده کنید.
سوالات متداول:
- چرا جریان راه‌اندازی پمپ مهم است؟
جریان راه‌اندازی بالا می‌تواند به پمپ یا مدار آسیب بزند. کنتاکتور این جریان را مدیریت می‌کند. - آیا تایمر هوشمند برای پمپ‌های سه‌فاز مناسب است؟
بله، تایمر هوشمند ما با کنتاکتور سه‌فاز سازگار است و می‌تواند پمپ‌های سه‌فاز را کنترل کند. - چگونه تایمر هوشمند را نصب کنم؟
نصب آسان است و با راهنمای موجود در صفحه محصول قابل انجام است.
نتیجه‌گیری
اتصال پمپ به تایمر هوشمند با نصب کنتاکتور، راهکاری هوشمند برای کنترل خودکار پمپ‌های تک‌فاز و سه‌فاز و سیستم‌های روشنایی است. این سیستم با مدیریت جریان راه‌اندازی پمپ و جریان لحظه‌ای روشنایی، ایمنی و طول عمر تجهیزات را افزایش می‌دهد. تایمر هوشمند ما با قابلیت کنترل از راه دور، این فرآیند را ساده‌تر و کارآمدتر کرده است. برای خرید و اطلاعات بیشتر، به صفحه محصول تایمر هوشمند مراجعه کنید و از مدیریت هوشمند پمپ و روشنایی لذت ببرید!
