مقدمه
از خرید و اعتماد شما به تجهیزات هوشمند آبان سپاسگزاریم.
نمایشگر سطح مخزن مدل LM1PLUS دستگاهی مبتنی بر سنسور التراسونیک جهت اندازهگیری ارتفاع مایعات در مخازن مختلف، مانیتورینگ، گزارشگیری و کنترل خروجیها (رله) میباشد.
این نسخه از دستگاه دارای تغییرات در شیوه اتصال، تنظیمات و نصب سنسور است. لطفاً پیش از استفاده این راهنما را تا انتها مطالعه کنید.
محتویات بسته
- نمایشگر سطح LM1PLUS
- سنسور التراسونیک
- آداپتور ۱۲ ولت
- راهنمای مختصر نصب
- کارت ضمانت
نکات ایمنی
- قبل از استفاده، راهنما را مطالعه کنید.
- دستگاه را در معرض رطوبت، ضربه و تابش گرمایی شدید قرار ندهید.
- به محدوده ولتاژ ورودی و جریان مجاز رله توجه کنید.
- از کابلهای استاندارد و اتصالات مطمئن استفاده کنید.
مشخصات فنی
- ولتاژ تغذیه: ۱۲ ولت DC
- محدوده ولتاژ مجاز خروجی رله: ۰ تا ۲۲۰ ولت AC
- جریان مجاز رله: ۷ آمپر

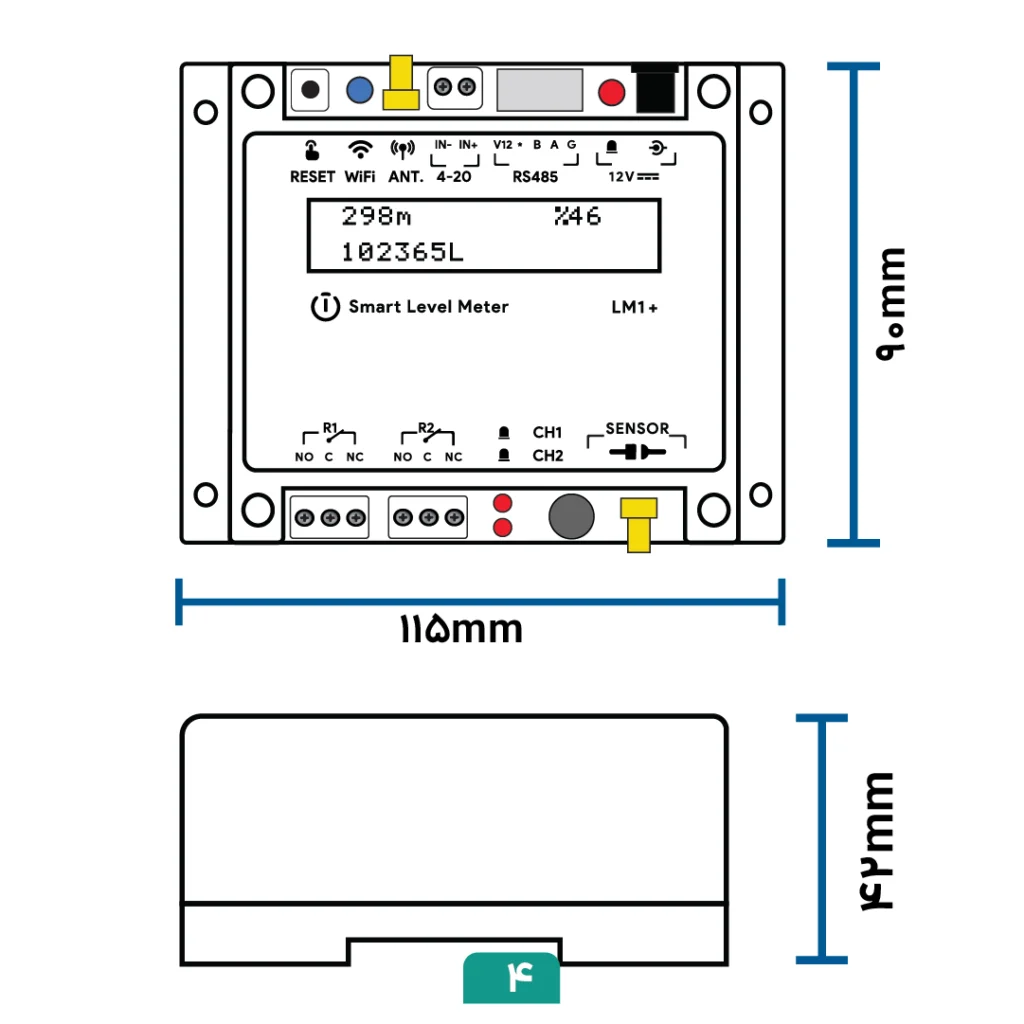

- ابعاد دستگاه: ۱۱۵×۹۰×۴۲ میلیمتر
- ارتباطات قابل پشتیبانی: Wi-Fi / Modbus RS485
انتخاب محل نصب سنسور
انتخاب محل نصب صحیح، مهمترین عامل دقت اندازهگیری است.
✅ حتماً سنسور عمود بر سطح سیال نصب شود.
✅ مخزن باید بدون مانع در شعاع مسیر امواج باشد.
❌ از نصب سنسور:
- نزدیک لوله ورودی/خروجی
- کنار میکسر یا محل ایجاد کف
- کنار نردبان یا لوله داخلی
- نزدیک لبه مخزن
خودداری کنید.
هرگز دو سنسور التراسونیک را در یک مخزن نصب نکنید (تداخل سیگنال).
نصب سنسور
- سنسور را در بالاترین نقطه سقف مخزن تثبیت کنید.
- فاصله حداقل ۲۵–۳۰ سانتیمتر از سطح ماکزیمم سیال رعایت شود (فاصله مرده).
- کابل سنسور را از مسیر رطوبتگیر عبور دهید و از مهار مکانیکی استفاده کنید.
تعاریف مهم در تنظیمات
- E (Empty Distance): فاصله سنسور تا سطح مخزن در حالت خالی (۰%)
- F (Full Distance): فاصله سنسور تا سطح مخزن در حالت پر (۱۰۰%)
- D (Distance): فاصله اندازهگیری شده از سنسور تا سطح فعلی
- BD (Blocking Distance): فاصلهای که سنسور قادر به اندازهگیری نیست
اتصال برق و سیمبندی
- برق ورودی دستگاه ۱۲ ولت DC است.
- نفوذ آب و رطوبت به داخل دستگاه ممکن است دستگاه را دچار مشکل کند. بهتر است در فضای باز داخل تابلو نصب شود.
- نمایشگر را در فاصله مناسب از سنسور قرار دهید طوری که کابل سنسور تحت فشار و کشش نباشد.
تغذیه
- ورودی ۱۲V DC: ترمینال INPUT
خروجی رله
Terminal: C / NO
برای مدیریت پمپ، شیر برقی و … قابل استفاده است.
اتصال ۲۲۰ ولت
با احتیاط و توسط تکنسین انجام شود.
اتصال Modbus RS485
Terminal: A / B / GND
پروتکل قابل استفاده در اتوماسیون صنعتی
روشن کردن دستگاه
- آداپتور ۱۲ ولت را وصل کنید.
- LED های نمایشگر فعال میشوند.
- دستگاه شبکه Wi-Fi مختص خود ایجاد میکند.
اتصال به اپلیکیشن موبایل
۱. نصب نرمافزار
اسکن QR کد یا مراجعه به:
اپلیکیشن آبان را هم به صورت مستقیم از طریق سایت و هم از طریق بازار میتوانید نصب کنید. برای نصب اپلیکیشن به اینجا کلیک کنید. و یا QR کد روبرو را اسکن کنید.
۲. ورود
- شماره تلفن را وارد کنید
- منتظر پیامک فعالسازی شوید
۳. اتصال به دستگاه
- Wi-Fi گوشی را فعال کنید
- شبکهای با نام SMG را انتخاب کنید
- رمز:
۱۲۳۴۵۶۷۸ - اپلیکیشن را باز کنید → دستگاه جدید را اضافه کنید
مرور بخشهای اپلیکیشن
در صفحه اصلی امکان مشاهده مقادیر زیر وجود دارد:
- درصد سطح مخزن
- حجم لحظهای
- فاصله D (سنـسور تا سطح)
- وضعیت سنسور
- وضعیت خروجیها
تنظیم ابعاد و حجم مخزن
در بخش تنظیمات:
- نوع مخزن را انتخاب کنید:
- مکعبی
- استوانه افقی
- استوانه عمودی
- فاصله پر (F) و فاصله خالی (E) را به متر وارد کنید
- حجم مخزن را بر حسب لیتر ثبت کنید
- ذخیره را بزنید
خطاهای رایج و راهحلها
نکته مهم
اگر سنسور در فاصله کمتر از حد مرده باشد، نمایشگر دچار خطا خواهد شد.
| مشکل | علت احتمالی | راهحل |
|---|---|---|
| نمایش فاصله ثابت | نصب غیراصولی | بررسی موانع |
| پر/خالی اشتباه | اشتباه در وارد کردن E/F | اصلاح تنظیمات |
| صفر شدن درصد | کف و تلاطم | انتخاب محل مناسب سنسور |
نکات نگهداری
- ماهیانه یکبار محل نصب سنسور را از گرد و غبار پاک کنید
- اتصالات را بررسی کنید
- در صورت وجود رطوبت از محافظ الکتریکی استفاده کنید
دانلود راهنمای نصب سریع محصول
دانلود نسخه موبایل راهنمای نصب lm1plus
LM1PLUS-User-Manual-Ver2-mobile-version
دانلود نسخه قابل پرینت راهنمای نصب lm1plus
راهنمای نصب سریع lm1plus نسخه قابل پرینت
